Wczytanie mastera
Wczytujemy bezstratny plik HuffYUV (4:2:2) i określamy prawidłową kolejność pól obrazu. To warunek poprawnej obróbki materiału z przeplotem.
Techniczna strona restauracji
Jak digitalizujemy i restaurujemy nagrania VHS
Od sygnału analogowego do gotowego pliku: poznaj nasz tor sygnałowy, używany sprzęt oraz kolejne etapy restauracji obrazu i dźwięku.
Opisany proces pełnej restauracji dotyczy wariantu za 200 zł za kasetę. Usługa za 70 zł obejmuje podstawową korektę obrazu i natężenia dźwięku oraz zapis MP4 AVC/H.264. Archiwalne pliki master, dodatkowe formaty, czyszczenie i naprawę taśm uzgadniamy osobno. Cennik.

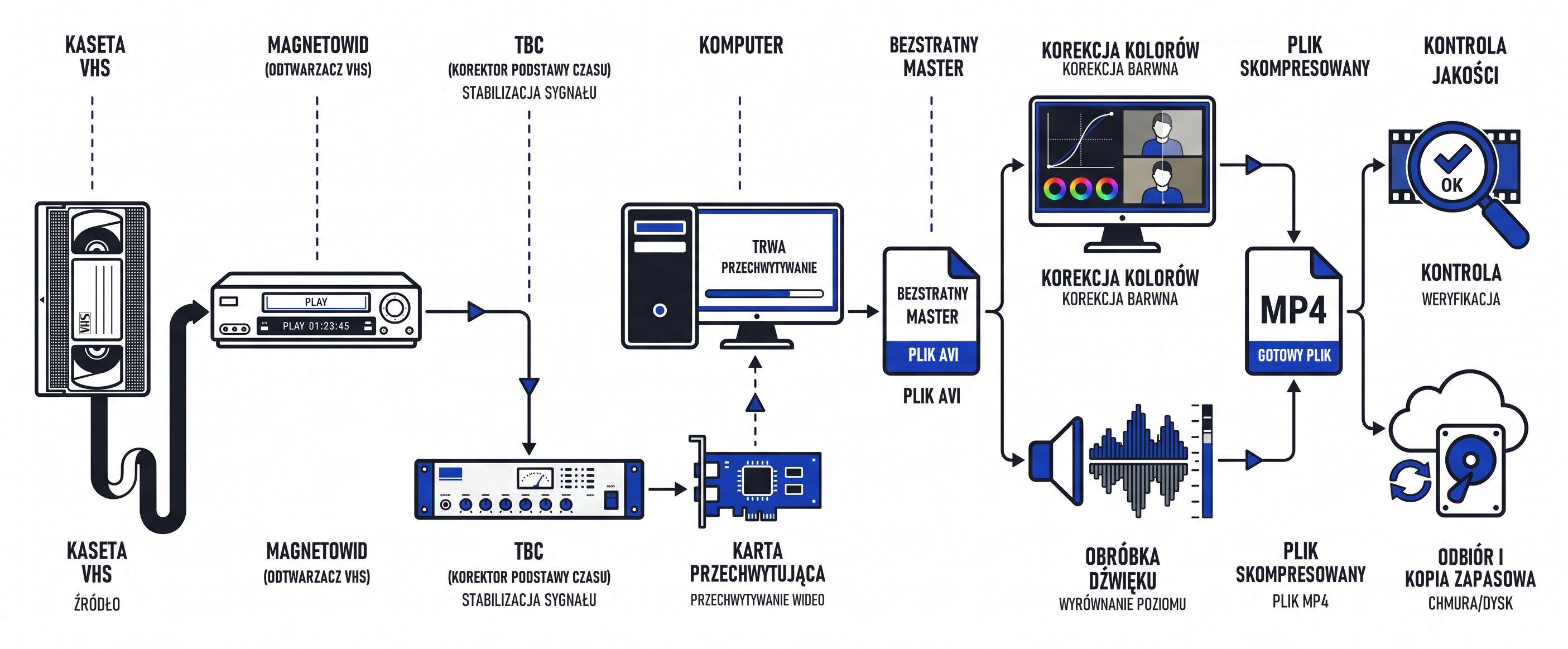

Tor sygnałowy i etapy obróbki na jednym diagramie
Na małym ekranie przewiń diagram w poziomie. Opis poszczególnych etapów znajdziesz poniżej.
Sprzęt i metoda
Kontrolowany tor odczytu i restauracji
Budujemy pełny, kontrolowany tor sygnałowy: od odczytu taśmy, przez stabilizację i bezstratne przechwytywanie, aż do obróbki kopii cyfrowej. Dopiero na jego końcu powstaje plik do oglądania. Każdy etap ma określoną rolę i wpływa na jakość materiału przekazanego do dalszej pracy.
Zadaniem toru jest zachowanie jak największej ilości informacji odczytanych z taśmy. Restaurację wykonujemy na kopii bezstratnego zapisu cyfrowego. Oryginalny plik z przechwyconym nagraniem pozostaje nienaruszony podczas obróbki, więc możemy wrócić do niego i zmienić ustawienia filtrów bez ponownego odtwarzania kasety.
Od odczytu do obróbki: najpierw odtwarzamy taśmę w torze z korekcją podstawy czasu i zapisujemy materiał bez kompresji stratnej. Następnie pracujemy nad stabilnością, kolorami i czytelnością obrazu. Możliwy efekt zależy od stanu taśmy i jakości pierwotnego nagrania.
Sprzęt i oprogramowanie, których używamy
-
Magnetowidy
Odtwarzacze S-VHS JVC i Panasonic z wbudowanym liniowym TBC i redukcją szumów. Magnetowid i ustawienia odczytu dobieramy do konkretnej taśmy. Liniowy TBC ogranicza niestabilność poszczególnych linii obrazu już podczas odtwarzania.
-
Zewnętrzny TBC
Stabilizacja sygnału przed przechwytywaniem obejmuje korekcję linii i synchronizację klatek. Elementy toru oraz ustawienia dobieramy do nagrania. Korekcję linii może wykonywać magnetowid lub odpowiednio dobrana nagrywarka DVD pracująca w trybie przelotowym. Jej działanie typu quasi-TBC odróżniamy od pełnoklatkowej korekcji w dedykowanym urządzeniu. Poradnik przechwytywania VHS wyjaśnia role tych rozwiązań.
-
Przechwytywanie
Karty przechwytujące ATI pracują na komputerowych stanowiskach do przechwytywania, przygotowanych do zapisu w czasie rzeczywistym. Kontrolujemy ciągłość przechwytywania, poziomy sygnału i zgodność ustawień obrazu, aby wychwycić problemy na etapie zapisu.
-
Format zapisu
HuffYUV to kodek z kompresją bezstratną. Zachowuje dane obrazu przekazane do enkodera bez odrzucania informacji przez kompresję stratną. Duży plik roboczy jest cyfrowym „negatywem”, z którego przygotowujemy dalsze wersje. Bezstratność kodeka nie oznacza odtworzenia informacji, których nie udało się odczytać z taśmy.
-
Restauracja obrazu
AviSynth wykorzystujemy w indywidualnie opracowanym, 12-etapowym procesie restauracji. Parametry dobieramy osobno dla każdej taśmy. Proces obejmuje korekcję warstwy koloru, ograniczanie widocznych uszkodzeń obrazu, usuwanie przeplotu (deinterlacing) z zachowaniem oryginalnych pikseli tam, gdzie to możliwe, odszumianie z kompensacją ruchu i kontrolowane wyostrzanie. Restauracja obrazu nie wykorzystuje AI ani generowania szczegółów nieobecnych w materiale źródłowym. Pełny opis 12 etapów znajduje się poniżej.
-
Restauracja dźwięku
Profesjonalne narzędzia do restauracji dźwięku klasy iZotope RX umożliwiają analizę widmową i edycję spektralną nagrania, redukcję szumu na podstawie profilu dobranego do taśmy, ograniczanie przydźwięku sieciowego i jego harmonicznych, usuwanie trzasków oraz korekcję pasma mowy. Kontrola dynamiki i wyrównanie głośności pomagają poprawić czytelność dialogów. Docelowe poziomy dobieramy do materiału i sposobu jego wykorzystania; EBU R128 jest punktem odniesienia przy uzgodnionych wymaganiach nadawczych. Nie każdy materiał wymaga wszystkich operacji.
-
Enkodowanie
Profesjonalne enkodery MainConcept przygotowują pliki z ustawieniami dobranymi do materiału i docelowego zastosowania. Standardowo przekazujemy plik MP4 z obrazem kodowanym w standardzie AVC/H.264. H.265, ProRes do montażu oraz oryginalny plik bezstratny są dostępne po osobnym uzgodnieniu formatu, zakresu i ceny.
Przebieg digitalizacji
F01
F02
F03
F04
F05
F06
F07
F08
F09
F10
F11
F12
Od kasety do gotowego pliku
Proces ma cztery fazy: odczyt sygnału, zapis bezstratny, restaurację obrazu i dźwięku oraz przygotowanie plików do przekazania. Obróbkę wykonujemy na kopii cyfrowej. Oryginalny plik z przechwyconym nagraniem pozostaje niezmieniony.
Faza 1 · Odczyt analogowyJakość odczytu wyznacza możliwości dalszej obróbki.
Taśma VHS / S-VHSinspekcja i przygotowanie;
czyszczenie po uzgodnieniu
czyszczenie po uzgodnieniu
Magnetowid S-VHSJVC / Panasonic
ustawienia dobrane do taśmy
ustawienia dobrane do taśmy
Zewnętrzny TBCstabilizacja
pełnoklatkowa
pełnoklatkowa
Faza 2 · Digitalizacja bezstratnaPowstaje cyfrowy „negatyw” - bezstratny zapis danych obrazu po przechwyceniu.
Karta ATIprzechwytywanie sygnału,
zapis w czasie rzeczywistym
zapis w czasie rzeczywistym
Master HuffYUV4:2:2 · kompresja
bezstratna
bezstratna
Faza 3 · Restauracja cyfrowaPraca wyłącznie na kopii mastera - każdą decyzję można cofnąć.
Obróbka w AviSynth12 etapów restauracji obrazu
(opis poniżej)
(opis poniżej)
Restauracja dźwiękuedycja spektralna,
adaptacyjna redukcja szumu
adaptacyjna redukcja szumu
Faza 4 · FinalizacjaPrzed przekazaniem oglądamy nagranie i porównujemy je z materiałem źródłowym.
EnkodowanieMP4 AVC/H.264
inne formaty po uzgodnieniu
inne formaty po uzgodnieniu
Kontrola jakościstała procedura,
porównanie klatek
porównanie klatek
Odbiór i kopia zapasowalink lub nośnik;
kopia przez 30 dni
od potwierdzenia odbioru
kopia przez 30 dni
od potwierdzenia odbioru
Krok po kroku
-
Inspekcja i przygotowanie taśmy
Oceniamy stan nośnika: sprawdzamy obudowę, prowadnice i taśmę pod kątem pleśni, sklejeń i uszkodzeń. Jeśli potrzebne jest czyszczenie lub naprawa, najpierw uzgadniamy koszt i uzyskujemy Twoją akceptację. Przygotowanie taśmy przed odtworzeniem chroni zarówno nagranie, jak i głowice.
-
Odtwarzanie na magnetowidzie S-VHS z TBC
Taśma trafia do odtwarzacza JVC lub Panasonic z liniowym TBC i redukcją szumów. Sprzęt oraz ustawienia dobieramy do stanu i rodzaju nagrania, oceniając stabilność odczytu i liczbę zachowanych szczegółów.
-
Stabilizacja w zewnętrznym TBC
Stabilizujemy sygnał przekazywany do karty przechwytującej, dobierając korekcję linii i synchronizację klatek do problemów konkretnej taśmy. Nie każda konfiguracja wymaga włączonego TBC magnetowidu. Skuteczność ustawień sprawdzamy w zapisanym nagraniu, oceniając zarówno geometrię obrazu, jak i ciągłość ruchu.
-
Przechwytywanie bezstratne (HuffYUV)
Karta ATI w dedykowanym komputerze zapisuje sygnał do pliku HuffYUV 4:2:2 w czasie rzeczywistym. Kompresja bezstratna zachowuje dane przechwyconego obrazu. Powstaje cyfrowy plik źródłowy (master), który służy do restauracji i przygotowania wersji docelowych.
-
Restauracja obrazu w AviSynth
Kopia mastera przechodzi przez indywidualnie opracowany, 12-etapowy proces restauracji w AviSynth: naprawę warstwy koloru, ograniczanie widocznych uszkodzeń obrazu, deinterlacing, odszumianie z kompensacją ruchu i kontrolowane wyostrzanie. Parametry dopasowujemy do źródła. Każdy etap opisujemy szczegółowo poniżej.
-
Restauracja dźwięku
Ścieżkę audio analizujemy pod kątem szumu, przydźwięku, trzasków i czytelności mowy. Obróbka może obejmować edycję spektralną, redukcję szumu na podstawie profilu danej taśmy, ograniczanie przydźwięku sieciowego wraz z harmonicznymi, usuwanie trzasków, korekcję pasma mowy i kontrolę dynamiki. Wyrównujemy głośność, dopasowując parametry do nagrania i uzgodnionego zastosowania; przy wymaganiach nadawczych uwzględniamy EBU R128. Priorytetem są zrozumiałe dialogi i naturalne brzmienie. Profesjonalna obróbka dźwięku jest częścią wariantu za 200 zł.
-
Enkodowanie do formatów docelowych
Gotowy materiał kodujemy enkoderami MainConcept. Standardem jest plik MP4 z obrazem kodowanym w standardzie AVC/H.264. Jedna kaseta to jeden plik; usuwamy puste fragmenty na początku i końcu nagrania, a nazwa pliku zawiera identyfikator zamówienia i numer kasety. H.265, ProRes do montażu oraz bezstratny plik master dostarczamy po osobnym uzgodnieniu zakresu i ceny.
-
Kontrola jakości
Każde nagranie sprawdzamy według stałej procedury, porównując klatki po restauracji z materiałem źródłowym. Plik przekazujemy dopiero po zakończeniu kontroli jakości.
-
Przekazanie plików i kopia zapasowa
W cenie udostępniamy pliki w chmurze przez link do pobrania albo zapisujemy je na pendrivie lub dysku klienta. Pendrive od AMG Media i zapis na płycie Blu-ray są dostępne za dopłatą ustaloną wcześniej. Zwracamy oryginalne kasety. Kopię zapasową przechowujemy przez 30 dni od potwierdzenia odbioru, a następnie ją usuwamy, chyba że uzgodnimy przedłużenie. Własną kopię nagrań warto przechowywać na drugim urządzeniu.
12 etapów restauracji obrazu w AviSynth
Pełna restauracja obrazu obejmuje poniższe etapy. Parametry filtrów dobieramy do konkretnej taśmy. Opis pokazuje zarówno techniczną kolejność operacji, jak i ich znaczenie dla obrazu.
Przygotowanie składowych obrazu
Konwertujemy obraz do formatu planarnego, który pozwala filtrom przetwarzać jasność i kolor niezależnie, z zachowaniem precyzji obróbki.
Poziomy i kolorymetria
Ustawiamy poziomy wideo (16-235 dla 8-bitowej luminancji) oraz korygujemy kontrast i nasycenie. Rezygnujemy z automatycznego balansu bieli, aby uniknąć niepożądanych zmian kolorów między ujęciami.
Naprawa warstwy koloru
Redukujemy szum koloru na pełnej klatce i korygujemy przesunięcie warstwy koloru względem luminancji. Pozwala to ograniczyć rozbieżności między kolorami a konturami obrazu.
Korekcja zakłóceń w polach obrazu
Korygujemy białe smugi, rozdarcia obrazu i chwilowe zaniki sygnału (dropouty) osobno w polach parzystych i nieparzystych. Zachowujemy strukturę przeplotu do kolejnego etapu obróbki.
Usuwanie przeplotu z zachowaniem szczegółów
Materiał PAL 50i przekształcamy w obraz o płynności 50 klatek na sekundę. Algorytm zachowuje oryginalne piksele wszędzie, gdzie to możliwe. Kontrolowane przywrócenie ziarna pomaga utrzymać naturalną fakturę obrazu.
Odszumianie z kompensacją ruchu
Algorytm śledzi ruch z dokładnością subpikselową i redukuje szum przez uśrednianie odpowiadających sobie fragmentów kolejnych klatek. Wykrywanie cięć montażowych ogranicza przenikanie obrazu między scenami.
Czyszczenie plam i zabrudzeń
Porównanie sąsiednich klatek pozwala wykryć pojedyncze plamy i zakłócenia pozostałe po wcześniejszych etapach obróbki.
Wyostrzanie z zabezpieczeniami
Wyostrzamy obraz po powiększeniu do 150% pierwotnego rozmiaru, z zabezpieczeniem ograniczającym jasne obwódki (halo). Wygładzanie czasowe ogranicza migotanie ziarna po wyostrzeniu.
Powrót do formatu 4:2:2
Obraz wraca do formatu 4:2:2, zgodnego z dalszym torem przetwarzania.
Geometria i czysty kadr
Usuwamy pas zakłóceń powstających przy przełączaniu głowic oraz zakłócenia przy brzegach kadru. Centrujemy obraz w proporcjach 4:3 i skalujemy go do docelowej rozdzielczości.
Renderowanie wielowątkowe
Obraz jest przetwarzany równolegle na rdzeniach procesora i przekazywany bezpośrednio do enkodera, bez pośrednich zapisów z kompresją stratną.
Ważne: parametry każdego etapu, w tym siłę odszumiania, ilość zachowanego ziarna i progi korekcji, dobieramy indywidualnie do taśmy. Nagranie z wesela w ciemnej sali wymaga innych ustawień niż ujęcia plenerowe w pełnym słońcu. Jeden zestaw parametrów nie sprawdzi się przy wszystkich kasetach.
Znaczenie poszczególnych etapów
Zobacz cennik
Dlaczego pracujemy w ten sposób
Jakość zaczyna się od odczytu
Jakość przechwyconego materiału wyznacza możliwości późniejszej obróbki. Dobór magnetowidu S-VHS i ustawień toru z TBC pomaga zachować informacje dostępne na taśmie. Dlatego zaczynamy od odczytu, a dopiero potem dobieramy filtry cyfrowe.
Dwa rodzaje stabilizacji
Korekcja linii ogranicza falowanie krawędzi, a synchronizacja klatek pomaga utrzymać ciągłość sygnału dla karty przechwytującej. Są to różne zadania. Dobór urządzeń i ustawień zależy od taśmy; dodatkowy etap jest przydatny wtedy, gdy rozwiązuje konkretny problem.
Bezstratny materiał do dalszej pracy
HuffYUV zachowuje dane przechwyconego obrazu bez kompresji stratnej. Master zamówiony osobno i przechowywany przez klienta może służyć do kolejnych opracowań bez ponownego odczytu kasety. Nie oznacza to bezterminowego przechowywania materiału przez AMG Media.
Praca na kopii mastera
Podczas restauracji pracujemy na kopii mastera. Możemy zmienić dobór filtrów i ponownie przeliczyć materiał, wracając do niezmienionego pliku z przechwyconym nagraniem. Ocenę efektów opieramy na porównaniu ze źródłem.
Zachowanie płynności ruchu
Typowe nagranie VHS w systemie PAL zawiera 50 pól na sekundę. Deinterlacing uwzględniający ruch pozwala przygotować materiał 50p do współczesnych ekranów. Ustawienia dobieramy tak, aby ograniczyć artefakty i zachować możliwie dużo informacji źródłowej.
Format dobrany do zastosowania
Enkodery MainConcept pozwalają dobrać parametry pliku do oglądania, montażu lub archiwizacji. Standardowy MP4 AVC/H.264 jest obsługiwany przez wiele komputerów, telefonów i telewizorów. Dodatkowe formaty oraz ich zgodność z docelowym sprzętem ustalamy osobno.
Sprawdź, ile szczegółów wciąż kryją Twoje nagrania
Wybierz przegrywanie za 70 zł lub pełną restaurację obrazu i dźwięku za 200 zł za kasetę. Przy większych zamówieniach możliwe są zniżki. Zakres, termin i całkowity koszt potwierdzamy przed rozpoczęciem prac.
